鎧裝電纜中的“鋼帶鎧裝層”是電纜抵抗外部機械壓力（如直埋時的土壤壓力、重物碾壓）的關鍵保護結構。其制作并非簡單的纏繞，而是一套連續化生產工藝，主要包含材料預處理、雙層反向繞包、張力控制及后續護套擠出等核心步驟。

以下是鋼帶鎧裝制作的詳細工藝流程及關鍵控制點：

一、核心制作流程步驟

前道工序準備（內襯層成型）

在鋼帶上纜之前，電纜須已經完成導體絞合、絕緣、成纜，并擠包了內襯層（隔離套）。

作用：內襯層（通常為PVC或PE材質）作為緩沖墊，防止堅硬的鋼帶在彎曲或受壓時刺傷內部的絕緣線芯。

要求：內襯層表面須光滑、圓整，厚度符合標準，否則鋼帶繞包后會呈現“竹節狀”或損傷內部。

鋼帶原材料準備與檢驗

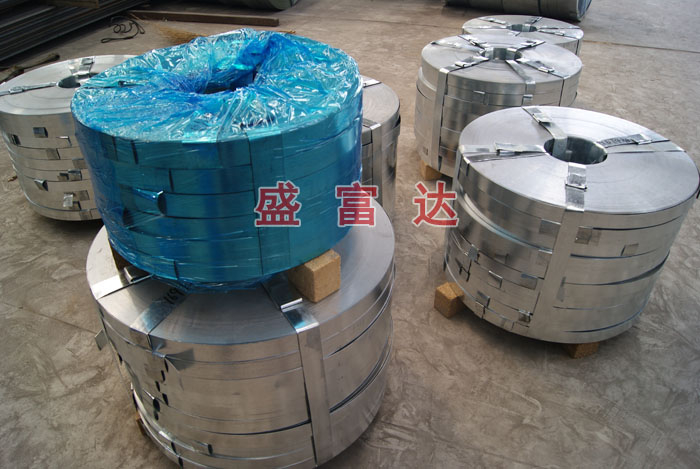

選材：通常選用鍍鋅鋼帶（防腐蝕）或涂漆鋼帶。根據電纜直徑和使用環境選擇厚度（常見0.2mm~0.8mm）和寬度。

復繞檢查：鋼帶在上機前需進行復繞，剔除有夾層、毛刺、砂孔、嚴重銹蝕或邊緣裂口的缺陷部分。邊緣毛刺會割破內襯層或外護套，是嚴格禁止的。

分條：根據電纜周長計算所需鋼帶寬度，確保繞包時的搭接率符合要求。

雙層間隙繞包（核心工藝）

鋼帶鎧裝絕大多數采用雙層鋼帶間隙繞包方式，這是其獨特的工藝特征：

繞包方向：兩層鋼帶的繞包方向須相反（通常一層左向，一層右向），或者均為左向但依靠設備結構實現交叉。目的是抵消扭轉應力，防止電纜在彎曲時鋼帶松散或翹起。

間隙控制：

    內層：允許有一定的間隙，但間隙寬度不應超過鋼帶寬度的50%。

    外層：外層的鋼帶須覆蓋內層的間隙。標準要求外層鋼帶對內層間隙的覆蓋率通常不小于25%（即搭蓋寬度），確保沒有直通內部的縫隙。

    效果：這種“間隙+覆蓋”的結構既保證了電纜的柔韌性（可彎曲），又提供了連續的機械保護。

張力與角度控制

恒定張力：鎧裝機配備磁粉離合器或變頻張力控制系統。

   張力過大：會導致內襯層變形、線芯受損，甚至鋼帶斷裂。

   張力過?。轰搸зN合不緊，電纜彎曲時鋼帶會松動、起拱（俗稱“燈籠狀”）。

繞包角度：鋼帶進入纜芯的角度通?？刂圃?0°~45°之間。角度過大會導致覆蓋不全，角度過小會增加電纜外徑且浪費材料。

鋼帶接續（焊接/搭接）

在生產過程中，當一卷鋼帶用完需要更換新卷時：

對接工藝：不能直接重疊厚接（會導致外徑突變，影響后續護套擠出），通常采用對焊或斜口搭接工藝，確保接頭處厚度平滑過渡，避免在通過模具時卡住或劃傷。

接頭標記：接頭位置在生產記錄中標注，以便在后續工序或安裝時注意（接頭處通常是薄弱點）。

外護套擠出

鋼帶繞包完成后，不能直接使用（鋼帶會生銹且邊緣鋒利），立即進入下一道工序：

擠包外護套：在鋼帶層外擠包一層厚厚的PVC或PE外護套。

作用：將鋼帶完全封閉，提供防腐、防水和絕緣保護，并將鋼帶層緊緊束縛在電纜本體上。

二、與其他電纜工藝的不同之處

對比維度   普通電纜 (無鎧裝)   鋼絲鎧裝電纜   鋼帶鎧裝電纜

保護   僅防輕微摩擦   抗強拉力 (如豎井、水下)   抗側壓力 (如直埋、穿管)

結構形式   無金屬層   單層或多層鋼絲螺旋絞合   雙層鋼帶間隙繞包

柔韌性   好   較差 (鋼絲硬，彎曲半徑大)   較好 (鋼帶薄，可適度彎曲)

工藝難點   絕緣偏心控制   鋼絲張力均勻性、防扭   搭接率控制、毛刺處理、雙層反向

外觀特征   表面光滑   表面有螺旋鋼絲紋路   表面平整 (因外護套覆蓋，內部不可見)

三、質量控制關鍵點（避坑指南）

在生產或驗收鋼帶鎧裝電纜時，需檢查以下幾點：

嚴禁毛刺：鋼帶邊緣光滑。若有毛刺，在電纜彎曲時會像刀片一樣割破內襯層或外護套，導致水分侵入，引發絕緣擊穿。

搭接率達標：剖開電纜檢查，外層鋼帶蓋住內層鋼帶的縫隙。如果兩層縫隙重合（通縫），土壤中的水分會直接接觸內襯層，失去鎧裝保護意義。

平整度：繞包后的纜芯應圓整，不能有明顯的“鼓包”或“凹陷”。這通常由張力不穩或內襯層不均勻引起。

防腐層完整：鍍鋅層或涂漆層應均勻，無脫落。若鋼帶生銹，不僅失去強度，銹蝕產物膨脹還會撐破外護套。

彎曲試驗：成品電纜在進行彎曲試驗后，鋼帶不得有斷裂、翹起或松脫現象。
